一、技術指標
1、機身總長: 根據設計要求變化
2、有效寬度: 550MM
3、基板尺寸: 14" x16"
4、基板厚度: 0.1-1.1MM
5、傳送高度: 900MM土10MM
6、傳送速度: 1-5M/MIN 常速：3.6M/MIN
7、傳送滾動直徑: 43MM
8、滾輪間距: 40MM
9、驅動方式: 螺旋斜齒輪式
10、本體材質:  PVC象牙色

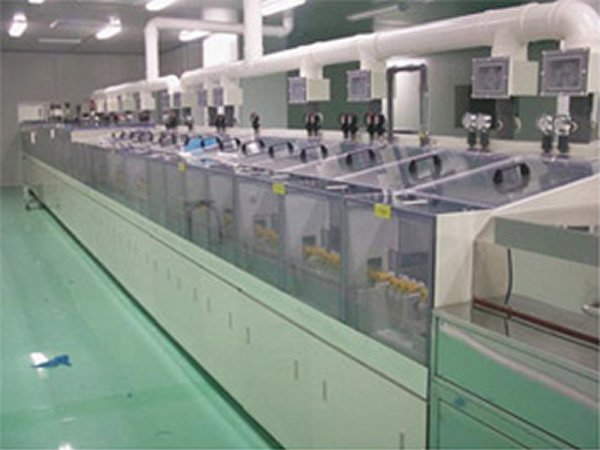

二、設備構成
A、箱體基本材質
1)設備本體部分均為10MMPVC板，淺象牙色，底腳可調高度
2)加溫液槽均為12mmPVC板
3)箱體上蓋板威10MMPVC透明板
4)所有化學液主要輸送管、閥及管件均為U-PVC管件
5)所有噴嘴均采用具有專利技術生產的噴嘴
6)蝕刻段采用搖擺架噴淋方式
7 )機體前面板采用透明PVC板制作，可視工件運行狀態
B、管路
1)噴淋管徑: 3/4"
2)總供水管: 1”
3)槽體排液管: 11/2"
4)溢流管: 11/2”

三、傳送部分
1、傳送電機為齒輪減速電機
2、傳送速度無級調速，變頻器控制，面板顯示速度值
3、傳送滾輪為PVC材質
4、傳輸軸選用μ10玻纖棒，主傳動軸為μ16，SUS304材質和玻纖質
5、傳動形式：斜齒輪傳動，材質PVDF、PE(進口原料)
6、傳動斜齒輪置于腔體外，浸水自潤方式，避免污染

四、系統控制方式
A、系統控制具備以下功能
1)采用PLC控制，觸摸屏人機界面
2)手動/自動轉換操作系統
3)速度、溫度數顯自動控制
4)超溫、過載及低液位報警，及自動保護停止工作
5)投入段裝有基板感應器，有顯示功能，取出段裝有基板感應器，具有故障報警作用
6)有省水節電功能
B、狀態參數
1)運行狀態指示
2)壓力指示
3)流量指示
4)速度指示
5)溫度指示
6)超溫指示
7)低水位保護指示
8)過載指示
9)產數計數
